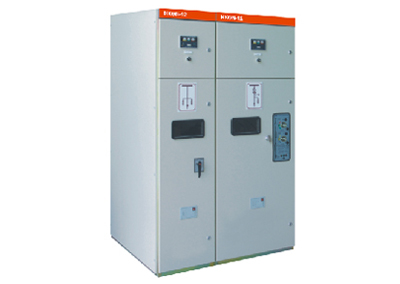

| HXGN-12 环网柜 | | | |
产品说明：
HXGN-12箱型固定式金属封闭开关柜（简称环网柜）适用于交流50Hz，10KV的网络作为开断负荷和短路及关合短路电流用。本环网柜配用电手、电动弹簧机构来操作负荷开关，接电开关和隔离开关配用手动操作机构。
主要技术参数：
|
额定电压
|
12kV
|
|
额定电流
|
630A
|
|
主母线电流
|
|
|
进线柜
|
630A
|
|
出线柜
|
125A
|
|
额定短时耐受电流
|
20kA
|
|
额定短路持续时间
|
4S
|
|
额定峰值耐受电流
|
50kA
|
|
额定短路关合电流
|
50kA
|
|
额定有功负载开断电流
|
630A
|
|
闭环开断电流
|
630A
|
|
额定电缆充电电流
|
20kA
|
|
接地开关额定短时耐受电流
|
20kA
|
|
接地开关额定短路持续时间
|
4(2)S
|
|
接地开关额定峰值耐受电流
|
50kA
|
|
接电开关额定短路关合电流
|
50kA
|
|
1min额定工频耐受电压
|
|
|
相间、相对地、真空负荷开关断口
|
42kV
|
|
隔离开关断口
|
48kV
|
|
额定雷电冲击耐受电压
|
|
|
相间、相对地、真空负荷开关断口
|
75kV
|
|
隔离开关断口
|
85kV
|
|
机械寿命
|
|
|
真空负荷开关
|
10000次(times)
|
|
接地开关（刀）、隔离开关（刀）
|
2000次(time)
|
|
交接电流 A.C
|
3150A
|
